ZJQL羅茨真空泵

ZJQL羅茨真空泵

ZJQL羅茨真空泵

發布時間：2017-07-31

所屬分類：羅茨真空泵（氣冷）

生產廠家：淄博真空設備有限公司

產品價格：來電咨詢

產品詳情產品詢盤

ZJQL羅茨真空泵 (3)

ZJQL羅茨真空泵 (2)

一、概述
ZJQL羅茨真空泵，它也具備普通轉速高，體積小的優點，其工作及現金取決于泵本身的機械強度。 ZJQL羅茨真空泵采用三葉型轉子型線，容積利用系數大，體積更小。配帶合適的電機和冷凝器后，可在任意壓力下啟動，在在任意壓差下運行。 ZJQL羅茨真空泵除可單獨使用外，也可組成機組。在部分情況下，即處于機組中間級時， ZJQL羅茨真空泵是依靠泵外冷卻器達到熱平衡的。如作為機組最后一級或單獨使用，均可不帶冷凝器而依靠空氣的冷卻。
該泵及機組可以達到各種極限壓力及工作壓力，在以下情況下，均可選用氣冷式羅茨真空泵及機組：1、負荷特別大；2、要求抽氣時間短；3、低真空至高真空均需大抽速；4、需要避免普通泵工作介質的場合。
該泵及機組可廣泛適用于真空冶煉，真空干燥，真空浸漬，真空蒸餾，真空脫氣，航空模擬實驗，氣體輸送，真空吸送及電站吸塵和其他真空作業中。

二、規格及型號

型號規格			ZJQ-300	ZJQ-600	ZJQ-1200	ZJQ-2500	ZJQ-5000
抽氣速率L/S			300	600	1200	2500	5000
極限壓力Pa			13000
功率KW			37	75	132	250	450
同步轉速			1500
口徑 mm	吸入		100	200	250	300	350
口徑 mm	排出		80	200	200	200	250
油量L			10	12	15	15	20
密封類型		齒輪端	雙唇型密封
		后端	雙唇型密封
		軸伸處	骨架油封
重量Kg（不含電機）			980	1450	2200	3000	5200

注：1、使用100#真空油； 2、實際使用應根據最大壓差配用電機功率。

三、工作原理

1、工作原理

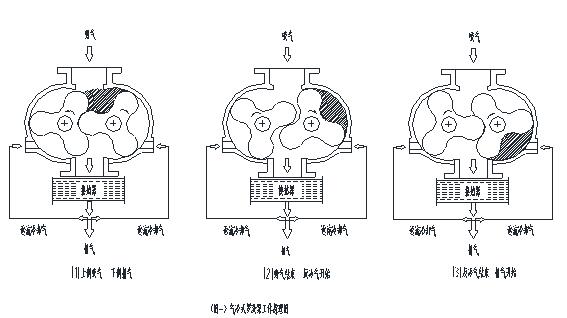

ZJQL羅茨真空泵在工作中，被抽氣體是以垂直上方吸入，垂直下方排出。泵的兩端均有冷卻反氣口，向泵內提供冷卻空氣或用冷卻器進行冷卻。如（圖一）所示。
氣冷泵在運轉時，轉子由兩只同步齒輪帶動兩只轉子，在泵體內以相反方向做同步轉動，并不斷形成上端進氣，側面反冷氣，下端排氣過程。轉子都經過動平衡試驗，能夠保證運轉平穩，齒輪箱及潤滑油與工作腔完全分離，保證工作腔無油。
2、泵潤滑
軸承及齒輪在齒輪箱內，由甩油盤帶動潤滑油給軸承及齒輪潤滑。潤滑油位以達到油位視鏡中間部位為宜，過多會使油箱內溫度過高，過少會使潤滑油失效，使設備壽命減短。應根據外部環境的溫度改變，改變潤滑油的型號。

四、常用機組技術規格

機組類型	型號	一級泵	二級泵	三級泵	抽氣速率(L/S)	極限壓力 (Pa)	總功率（KW）
羅茨真空機組	JZZJQ1200-2	ZJQ1200	ZJQ600		1200	3000	110
	JZZJQ1800-3	ZJQ1800	ZJQ600		1800	3000	127
	JZZJQ2500-2	ZJQ2500	ZJQ1200		2500	3000	220
	JZZJQ3750-3	ZJQ3750	ZJQ1200		3750	100	250
	JZZJQ1800-3.2	ZJQ1800	ZJQ600	ZJQ300	1800	100	90
	JZZJQ2500-2.2	ZJQ2500	ZJQ1200	ZJQ600	2500	100	175
	JZZJQ3750-2.2	ZJQ3750	ZJQ1200	ZJQ600	3750	100	195

機組類型	型號	一級泵	二級泵	三級泵	抽氣速率(L/S)	極限壓力 (Pa)	總功率（KW）
羅茨螺桿真空機組	JZJLG1200-2.2	ZJP1200	ZJQ600	LG200-4	1200	1	51.5
羅茨螺桿真空機組	JZJLG1800-3.3	ZJ1800	ZJQ600	LG200-4	1800	3	62.5
羅茨螺桿真空機組	JZJLG2500-2.2	ZJ2500	ZJQ1200	LG200-4	2500	3	96
羅茨螺桿真空機組	JZJLG3750-3.3	ZJ3750	ZJQ1200	LG200-4	3750	3	119

機組類型	型號	一級泵	二級泵	三級泵	抽氣速率(L/S)	極限壓力 (Pa)	總功率（KW）
羅茨往復真空機組	JZJWLW1200-2.2	ZJP1200	ZJQ600	WLW200	1200	50	51.5
羅茨往復真空機組	JZJWLW1800-3.3	ZJ1800	ZJQ600	WLW200	1800	50	62.5
羅茨往復真空機組	JZJWLW2500-2.2	ZJ2500	ZJQ1200	WLW300	2500	50	97
羅茨往復真空機組	JZJWLW3750- 3.3	ZJ3750	ZJQ1200	WLW300	3750	50	107
